M416: 業務プロセス定義で利用可能な自動工程を自作する

"文字数とハッシュ値を取得する" といった処理工程を自動化したい場合、［スクリプト工程］を使ってスクリプトを記述することになります。もし同様の［スクリプト工程］を何か所にも配置する必要があるなら［アドオンXML］としてパッケージ化しておくことを検討します。（Service-Task Addon）

1. アドオンXML作成（パッケージ化）のメリットについて、概要を理解する

a. IT知識要求の視点（スクリプト工程と比較）: スクリプト知識が無いフロー設計者も工程の自動化を推進できるようになります
b. モデリングコストの視点（スクリプト工程と比較）: 似たようなスクリプトを何度も記述する必要が無くなります

情シス部門とプロセスオーナーの責任境界とする考え方も有効です
作成した［アドオンXML］のインポート方法については M415 をご参照ください
コードサンプルは M416（本ページ）下部、もしくは M415 のダウンロードをご参照ください

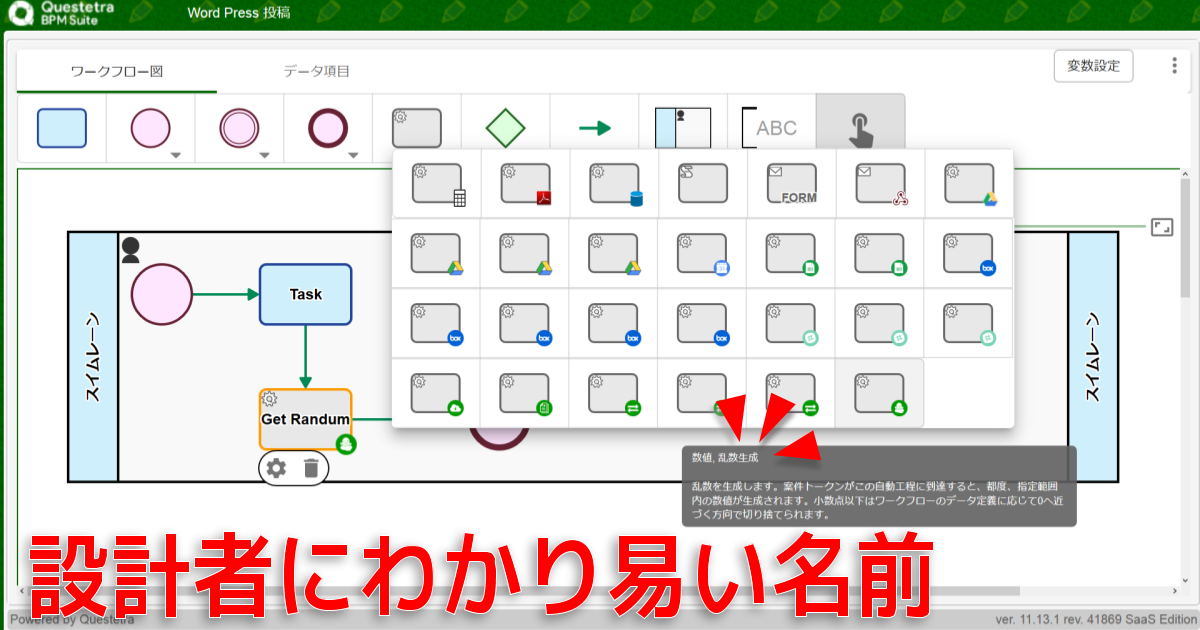

2. パッケージ名称を決める

a. 自動工程によるアウトプットの視点: 格納されるデータ内容や外部システムの自動操作内容など
b. 自動工程へのインプットの視点: 検査対象の業務データや参照する外部システムのデータ名など

パッケージファイル（アドオンXML）のファイル名は52文字以下で設定します
自動工程（サービスタスク）の抽象名は<label>要素にて定義します（最大64文字）
aの例: <label>Random Number Generator</label>
bの例: <label>Weather Info Getter</label>
概要を<summary>要素にて定義できます（最大250文字）
ヘルプページのURLを<help-page-url>要素にて定義できます（最大250文字）
最終更新日を<last-modified>要素にて定義できます（YYYY-MM-DD）

3. 配置した際に必要となるコンフィグ項目を決める

a. その工程が参照する業務データ項目 (SELECT): データAに書き込むようにする、データBを読み込むようにする、など
b. その工程において利用される固定的な値 (TEXTFIELD, TEXTAREA, QUSER, OAUTH2): 最大値:"100"、ステータス:"承認されていない段階の原稿です"、など

コンフィグ項目は<configs>要素の子要素である<config>で列挙します
コンフィグ項目<config>は最大20件まで列挙できます

R4160: Addon-XML config 要素の各属性
 R2272: EL式による文字列としての出力（データ設定式）

4. 自動処理の挙動を決める

1. サーバサイドスクリプトを記述する: スクリプト工程（M230）で利用できる ECMA コードで記述します

ECMAScript (JavaScript) の知識が必要となります
一部の Java クラスを利用することも可能です
スクリプト部は <script><![CDATA[ と ]]></script> の間に記述します
コンフィグ部の参照には、特別なメソッドconfigs.getObject("♦configName♦")やconfigs.get("♦configName♦")を使用します
- configs.getObject("♦configName♦") は次のオブジェクトを返します
  - form-type="QUSER" : QuserView オブジェクト
  - form-type="SELECT" : ProcessDataDefinitionView オブジェクト
    - editable="true" で、テキストフィールドへの入力の場合：null
    - configs.get("♦configName♦") がテキストフィールドへの入力文字列を返します
- configs.get("♦configName♦") は java.lang.String オブジェクトを返します
ワークフローデータの参照には、findData( ♦dataDef♦ )やfindDataByNumber( "♦dataId♦" )等を使用します（M230）
更新にはsetData( ♦dataDef♦, ♦value♦ )やsetDataByNumber( "♦dataId♦", ♦value♦ )等を使用します（M230）
処理エンジンを GraalJS にする場合 <engine-type>2</engine-type> と指定します
- <engine-type>1</engine-type> : Nashorn（廃止されました（Ver. 14.0））
HTTPリクエストは１自動処理工程につき10回に制限されます

R2300: 利用可能な Java クラス
 R2301: Scriptデータ取得／代入

5. 工程のロゴを決める（任意）

1. 画像ファイルを準備する: 64px 以下の画像ファイルを用意します（JPEG, GIF, PNG のみ）
2. Base64 エンコードする: 変換ソフトや変換サービスを利用します

アイコンデータ<icon>要素にて定義します
ロゴは、Drag＆Dropで配置された際に表示されます

6. 多言語ユーザに対応する（任意）

1. locale属性をもつlabel要素を追加する: ワークフロー設計者の想定言語の数だけ<label>を追加します

たとえば日本語設計者向けに<label locale="ja">乱数ジェネレータ</label>と設定します
en(default), ja, de, es, fr, ko, pt, zh_CN

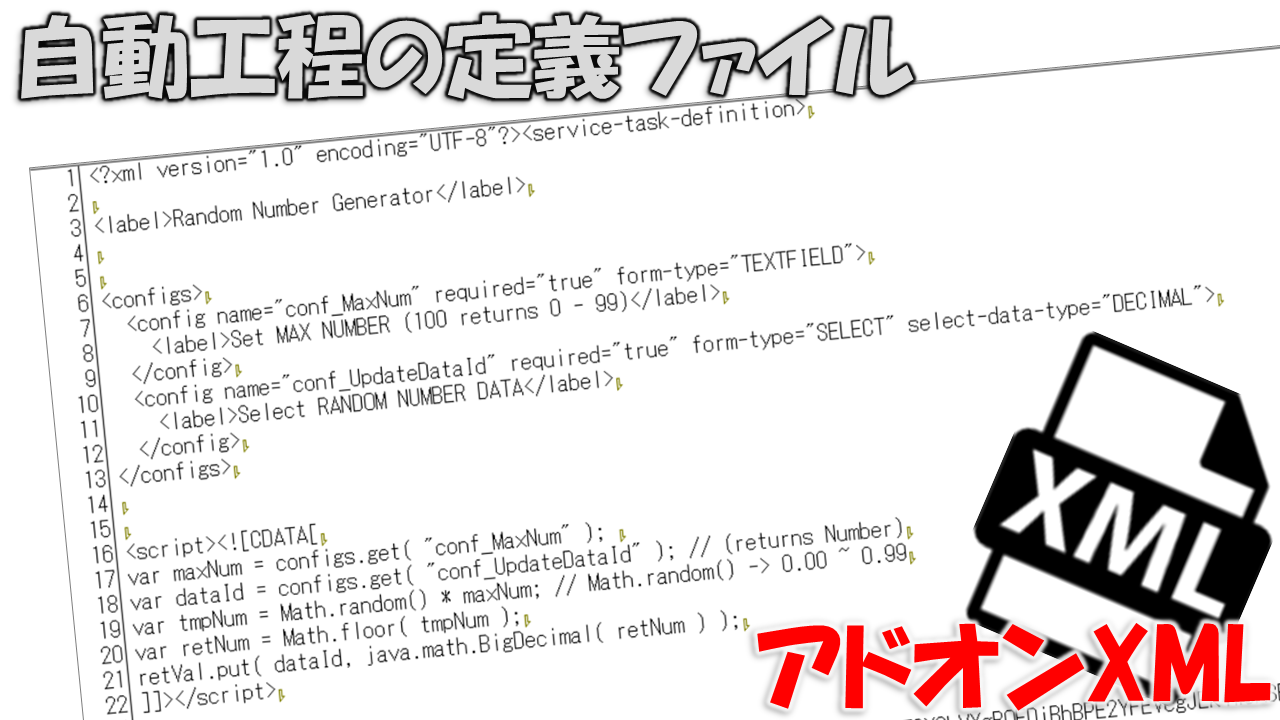

A. アドオン XML のサンプル

サンプルA1

<?xml version="1.0" encoding="UTF-8"?><service-task-definition>

<label>Random Number Generator</label>
<label locale="ja">乱数ジェネレータ</label>

<summary>A random number that does not exceed the config "A" (e.g.: 0 to 99) will be stored in the Data item selected in the config "B"
</summary>
<summary locale="ja">"A"でセットした上限値を超えない乱数が、"B"で選択した数値型データ項目に格納されます
</summary>

<help-page-url>https://www.questetra.com/tour/m4/m415/addon-random-number/</help-page-url>
<help-page-url locale="ja">https://www.questetra.com/ja/tour/m4/m415/addon-random-number/</help-page-url>

<engine-type>2</engine-type>
<last-modified>2018-11-11</last-modified>



<configs>
  <config name="conf_MaxNum" required="true" form-type="TEXTFIELD">
    <label>A: Set Max Number (100 returns 0 - 99)</label>
    <label locale="ja">A: 乱数上限値をセットしてください (100: 0 - 99)</label>
  </config>
  <config name="conf_DataIdB" required="true" form-type="SELECT" select-data-type="DECIMAL">
    <label>B: Select NUMERIC DATA for Random Number (update)</label>
    <label locale="ja">B: 乱数が格納される数値型データを選択してください (更新)</label>
  </config>
</configs>



<script><![CDATA[
// Random Number Generator (ver. 20181018)
// (c) 2017, Questetra, Inc. (the MIT License)

//// == Config Retrieving / 工程コンフィグの参照 ==
var maxNum = configs.get( "conf_MaxNum" ) - 0;
// convert 'java.lang.String' to 'javascript number'
var dataIdB = configs.get( "conf_DataIdB" ) + "";
// convert 'java.lang.String' to 'javascript string'

//// == Data Retrieving / ワークフローデータの参照 ==
// (none)

//// == Calculating / 演算 ==
var randNum = Math.floor( Math.random() * maxNum );
// Math.random(): 0.00 to 0.99

//// == Data Updating / ワークフローデータへの代入 ==
engine.setDataByNumber( dataIdB, new java.math.BigDecimal( randNum ) );
]]></script>



<icon>
iVBORw0KGgoAAAANSUhEUgAAACAAAAAgCAYAAABzenr0AAAEFU
lEQVRYR8VXQVIbORT9X2bVXgROEDjBhBPE2YFEVcgJEk4w5ASB
E4w5QewT4FQhwS7mBIETBE4wnkU3G7p/6mkkl1rT7ZhJqugqqg
C1paf333v/m+mZH37m8+mXAezt7W0z80tc5OHh4XY+ny+ecqn/
DUBr/YmIPjDzdnqgiNwR0biqquk6YJ4MQGv9iojO84PzW4vITd
M0766urgCo93kSANA9GAy+EdEmdhSRM6XU7OLiYo6/sa6U+kBE
x8z8gojm1to3vw2A1vobM78SkX+IaOScuxmNRh5MSvfBwcFIRL
4GkLt4rw/E2gxorVHvz+mmOLwoCoDarOt6N6XbGCN4l5nfRIa6
QDwFwPdQ96m1FjRTBmrmnHuH/6cM1HW9s0oHawGA8JgZtad0w1
iSeDMIj5lhw1Fg6otz7vCXNaC1PmFm2O7WWgsXEOgfDod/h4Ou
mfl1ZsfrqqoOf2bFlQzEkGHmcRDfmXPuOKe/LMutoiiQB/62YO
Ly8nK2TiD1AtBaf2ZmX+v4pIIyxkyI6H2y/NFaO17n0NaeXR8I
fv+er1lrl4Dz+od3fR4Q0cRaO8UvxhiARNlg33nTNNNUlJ0MGG
NA818icu+ca0VtDioVaKYBeH+zKzFF5Ng5d+Zt2sWA1nrGzG+R
L03TnIS63kfkaQNCmfCDVCSiRThwWRqEFjPPQo/Au75xEZEvWR
8AiO7P7EbLRNNa5+ut+kcG4Zq6rr0wlVJIzknUDgA553Y6AYSE
AwveWriFc85HLp6O+o+bprlOlW+MucHhYC28v22t3drf3z9USp
1jH2hqpQ0TtK1AiTGbl09ETp1zvmS4BDIgyRBc5A6xDW2IyLVz
brQSgNY6xu+S4vQGHfpZlGW5E8Mn757x/bSZ9QJIrSgiq+rfwi
EiR6h1sKDPCrgphBT0AHGDiRmsmvoaovMxy8zw81aXFRNWugzk
Z4SYlomd76qq2i2K4isSNWHilIPgWguZ+pcbpl2u63RQW1XVdl
YCH2giAlEfBvrRtCDwBaeWAvogkqWP0+5njMGQ4TtdDwAvwijA
4JiWZSE+ERlHJwDAf4SGPo/BEqNVUk+fjhk7pygbQiumZhjLzp
1zu9ENw+FwLCIAjnREZ8Ve0MYXjpbCANnXwdLBA+FCRH9EH4cD
sbEf0RKWOptTNsQcgQEfu2ihSqmPcXwK2ngd0Ebap3VdnwwGg9
io5nVdHyFsgmswsi1LJCKTpmlO47pS6j0zx2j/NwfCmD0PU2xf
eVvqzhjp+sySpZ4Nb8uyHEGs3oYBBMTSmmrCh6fMPMkHSwRSGF
RicwHIe4zleBcJmIznfqvgAHxpGUentIIING5sbPj2+/j4ePez
LxURvFJqs2maRdf4jcthHe92TcdrDaW9dfkNC88O4AcIzqgZxW
8imAAAAABJRU5ErkJggg==
</icon>

</service-task-definition>

サンプルA2

<?xml version="1.0" encoding="UTF-8"?><service-task-definition>

<label>Random Number Generator (dynamic)</label>
<label locale="ja">乱数ジェネレータ (上限変動版)</label>

<summary>A random number that does not exceed the number in the Data item selected config "A" (e.g.: 0 to 99) will be stored in the Data item selected in the config "B"
</summary>
<summary locale="ja">"A"で選択した数値型データに格納されている数を超えない乱数が、"B"で選択した数値型データ項目に格納されます
</summary>

<help-page-url>https://www.questetra.com/tour/m4/m415/addon-random-number-2/</help-page-url>
<help-page-url locale="ja">https://www.questetra.com/ja/tour/m4/m415/addon-random-number-2/</help-page-url>

<engine-type>2</engine-type>
<last-modified>2018-11-11</last-modified>


<configs>
  <config name="conf_DataIdA" required="true" form-type="SELECT" select-data-type="DECIMAL">
    <label>A: Select NUMERIC DATA for Max Number</label>
    <label locale="ja">A: 乱数上限値が格納されている数値型データを選択してください (100: 0 - 99)</label>
  </config>
  <config name="conf_DataIdB" required="true" form-type="SELECT" select-data-type="DECIMAL">
    <label>B: Select NUMERIC DATA for Random Number (update)</label>
    <label locale="ja">B: 乱数が格納される数値型データを選択してください (更新)</label>
  </config>
</configs>



<script><![CDATA[
// Random Number Generator - Dynamic (ver. 20181020)
// (c) 2017, Questetra, Inc. (the MIT License)

//// == Config Retrieving / 工程コンフィグの参照 ==
var dataIdA = configs.get( "conf_DataIdA" ) + "";
var dataIdB = configs.get( "conf_DataIdB" ) + "";
// convert 'java.lang.String' to 'javascript string'

//// == Data Retrieving / ワークフローデータの参照 ==
var maxNum = engine.findDataByNumber( dataIdA ) - 0;
// convert 'java.math.BigDecimal' to 'javascript number'

//// == Calculating / 演算 ==
var randNum = Math.floor( Math.random() * maxNum );
// Math.random(): 0.00 to 0.99

//// == Data Updating / ワークフローデータへの代入 ==
engine.setDataByNumber( dataIdB, new java.math.BigDecimal( randNum ) );
]]></script>



<icon>
iVBORw0KGgoAAAANSUhEUgAAACAAAAAgCAYAAABzenr0AAAEFU
lEQVRYR8VXQVIbORT9X2bVXgROEDjBhBPE2YFEVcgJEk4w5ASB
E4w5QewT4FQhwS7mBIETBE4wnkU3G7p/6mkkl1rT7ZhJqugqqg
C1paf333v/m+mZH37m8+mXAezt7W0z80tc5OHh4XY+ny+ecqn/
DUBr/YmIPjDzdnqgiNwR0biqquk6YJ4MQGv9iojO84PzW4vITd
M0766urgCo93kSANA9GAy+EdEmdhSRM6XU7OLiYo6/sa6U+kBE
x8z8gojm1to3vw2A1vobM78SkX+IaOScuxmNRh5MSvfBwcFIRL
4GkLt4rw/E2gxorVHvz+mmOLwoCoDarOt6N6XbGCN4l5nfRIa6
QDwFwPdQ96m1FjRTBmrmnHuH/6cM1HW9s0oHawGA8JgZtad0w1
iSeDMIj5lhw1Fg6otz7vCXNaC1PmFm2O7WWgsXEOgfDod/h4Ou
mfl1ZsfrqqoOf2bFlQzEkGHmcRDfmXPuOKe/LMutoiiQB/62YO
Ly8nK2TiD1AtBaf2ZmX+v4pIIyxkyI6H2y/NFaO17n0NaeXR8I
fv+er1lrl4Dz+od3fR4Q0cRaO8UvxhiARNlg33nTNNNUlJ0MGG
NA818icu+ca0VtDioVaKYBeH+zKzFF5Ng5d+Zt2sWA1nrGzG+R
L03TnIS63kfkaQNCmfCDVCSiRThwWRqEFjPPQo/Au75xEZEvWR
8AiO7P7EbLRNNa5+ut+kcG4Zq6rr0wlVJIzknUDgA553Y6AYSE
AwveWriFc85HLp6O+o+bprlOlW+MucHhYC28v22t3drf3z9USp
1jH2hqpQ0TtK1AiTGbl09ETp1zvmS4BDIgyRBc5A6xDW2IyLVz
brQSgNY6xu+S4vQGHfpZlGW5E8Mn757x/bSZ9QJIrSgiq+rfwi
EiR6h1sKDPCrgphBT0AHGDiRmsmvoaovMxy8zw81aXFRNWugzk
Z4SYlomd76qq2i2K4isSNWHilIPgWguZ+pcbpl2u63RQW1XVdl
YCH2giAlEfBvrRtCDwBaeWAvogkqWP0+5njMGQ4TtdDwAvwijA
4JiWZSE+ERlHJwDAf4SGPo/BEqNVUk+fjhk7pygbQiumZhjLzp
1zu9ENw+FwLCIAjnREZ8Ve0MYXjpbCANnXwdLBA+FCRH9EH4cD
sbEf0RKWOptTNsQcgQEfu2ihSqmPcXwK2ngd0Ebap3VdnwwGg9
io5nVdHyFsgmswsi1LJCKTpmlO47pS6j0zx2j/NwfCmD0PU2xf
eVvqzhjp+sySpZ4Nb8uyHEGs3oYBBMTSmmrCh6fMPMkHSwRSGF
RicwHIe4zleBcJmIznfqvgAHxpGUentIIING5sbPj2+/j4ePez
LxURvFJqs2maRdf4jcthHe92TcdrDaW9dfkNC88O4AcIzqgZxW
8imAAAAABJRU5ErkJggg==
</icon>

</service-task-definition>

公開されている各 Addon XML ファイルもご参照ください。
※サポートサイト『自動処理工程を追加する（アドオン）』
