複数の業務から呼び出される業務は少なくありません。たとえば "Web 受注プロセス" や "Fax 受注プロセス" などから呼び出される "出荷プロセス" であったり、"プレス原稿作成" や "Web サイト更新" などから呼び出される "翻訳プロセス" などは、サブルーチン（サブプロセス）として独立させることを検討します。
1. サブプロセスの活用シーンについて、概要を理解する
- a. 専門家業務の呼び出し
- "ブランド戦略室" や "法務部" など専門家への依頼を組み込みやすくなります
- b. 直接業務の分解
- "原稿翻訳" や "アイコン制作" といった作業を全社共通基盤化することができます
2. サブプロセス（子：呼び出される側）を設計し運用する
- a. 開始ポイント
- フローの起点となる［メッセージ開始イベント（HTTP）］を設置します
- b. 親プロセスから受け取るデータ項目
- 呼び出し元（親プロセス）から受け取った、業務に必要な情報を保存しておくデータ項目を用意します
- c. 親プロセスに渡すデータ項目
- 呼び出し元（親プロセス）に受け渡す、サブプロセスの成果物を保存しておくデータ項目を用意します
- 親プロセスから受け取るデータ項目
- ［メッセージ開始イベント（HTTP）］のプロパティにて編集許可を［編集可］にします
- 親プロセスに渡すデータ項目
- ［メッセージ開始イベント（HTTP）］設定画面の［親プロセスからのデータ可視性］にて［許可］に設定します
- 同一アプリに複数の［メッセージ開始イベント（HTTP/Webhook）］が設置されている場合、設定は共通になります
- ［メッセージ開始イベント（HTTP）］設定画面の［親プロセスからのデータ可視性］にて［許可］に設定します
- 設定が完了したアプリを［リリース］すると、同一ワークフロー基盤内に、このアプリを呼び出すための工程アイコン［サービスタスク（子プロセス開始）］が自動生成されます
3. メインプロセス（親：呼び出す側）を設計する
- a. 呼び出すポイント
- サブプロセスとして呼び出すアプリの［サービスタスク（子プロセス開始）］を設置します
- b. 受け渡しする業務データ
- 必要に応じて子プロセスに送信する値やデータ項目を指定します

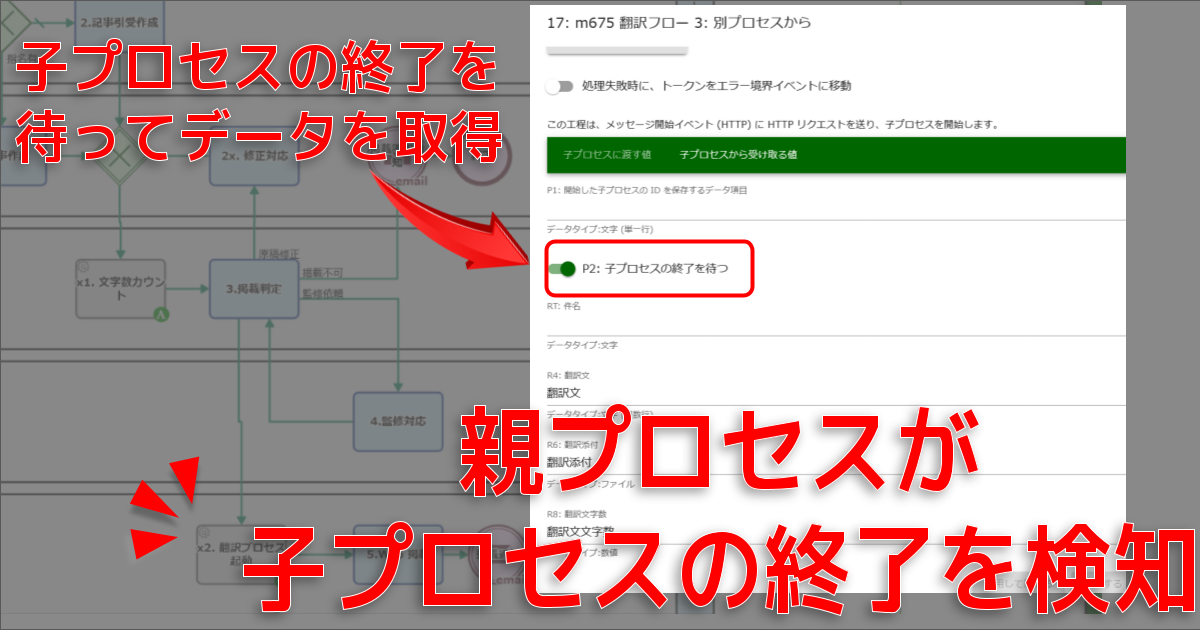

- c.［子プロセスの終了を待つ］オプション
- ［子プロセスの終了を待つ］オプションをオンにして、終了時にデータを取得する設定をします
- ［サービスタスク（子プロセス開始）］はアプリ編集画面の［自動処理タスク］パレット > ［他のワークフローアプリとの連携］に「アプリID アプリ名 ノード番号: 工程名」の名称で一覧されます
- ［子プロセスに渡す値］タブにてサブプロセス（子プロセス）に受け渡すデータを指定します
- ［子プロセスから受け取る値］タブにて［P2: 子プロセスの終了を待つ］オプションをオンにします
- 子プロセスの終了時に子プロセスから取得されるデータの保存先を指定します
BPMNアイコン：サービスタスク（子プロセス開始）
チュートリアル：複数のワークフローアプリを連携させて運用するーサブプロセス編
X. 業務アプリ
Z. 追加情報：［メッセージ送信中間イベント（HTTP）］を使用して呼び出す
A. メインプロセス（呼び出す側）を設計する
- a. サブプロセスの自動開始 URL
- https://karasumi-shijo-000.questetra.net/System/Event/MessageStart/123/0/start
- b. サブプロセスのセキュリティ鍵
- 接続先アプリのセキュリティ鍵（key）を指定します
- c. 受け渡しする業務データ
- 必要に応じてサブプロセスの "受信パラメータ名" を指定し、送信する値を指定します
- d. 結果を受け取る工程
- ［メッセージ受信中間イベント（HTTP）］を配置して、サブプロセスから処理結果を受け取る設定をします
- 同一ワークフロー基盤の場合 "${var[applicationRoot]}System/Event/MessageStart/123/0/start" で代用可能です
- 上のURLのうち
- 123：サブプロセスのアプリ ID （processModelInfoId）
- 0：サブプロセスアプリの開始ポイント（nodeNumber）
- 編集保存後、一度稼働状態にすることで、自動受信パラメータ（受信フォーマット）が確定します
B. サブプロセスから結果を返す設定をする
- a. メインプロセスの自動受信 URL
- https://karasumi-shijo-000.questetra.net/System/Event/IntermediateMessaget/456/10/receive
- b. メインプロセスのセキュリティ鍵
- メインプロセスアプリのセキュリティ鍵（key）を指定します
- c. 受け渡しする業務データ
- 必要に応じてメインプロセスの "受信パラメータ名" を指定し、処理結果として送信する値を指定します
- 同一ワークフロー基盤の場合 "${var[applicationRoot]}System/Event/IntermediateMessaget/456/10/receive" で代用可能です
- 上のURLのうち
- 456：メインプロセスのアプリ ID （processModelInfoId）
- 10：メインプロセスアプリの受信ポイント（nodeNumber）
